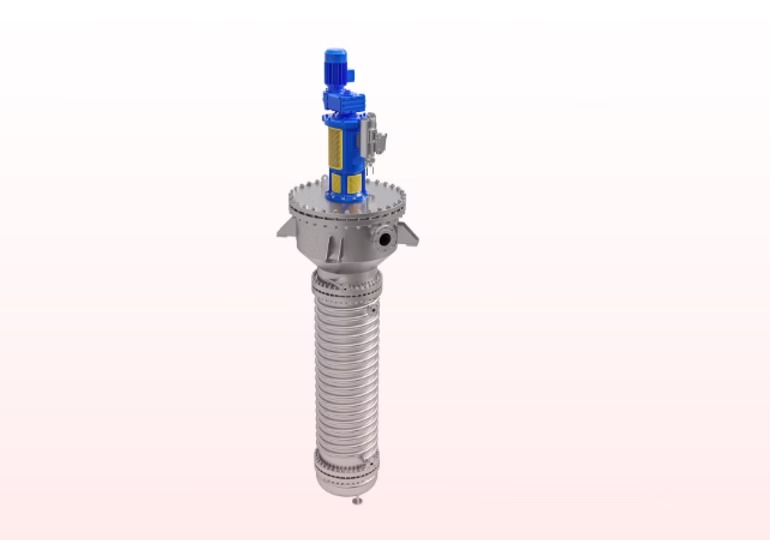

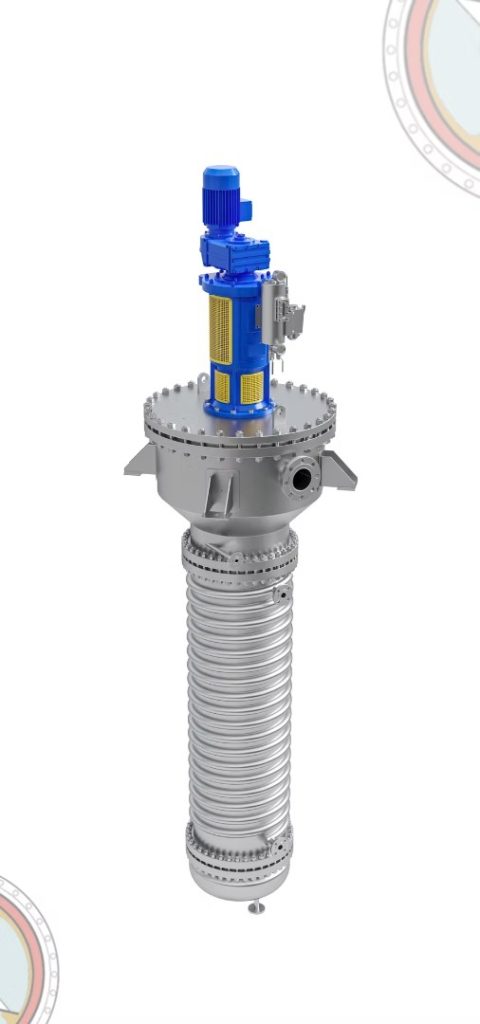

اواپراتور فیلم پاک‌شونده (WFF)

اواپراتور فیلم پاک‌شونده برای جداسازی و تغلیظ اجزای موجود در یک مخلوط مایع از طریق تبخیر استفاده می‌شود.
تماس با ما

اصل عملکرد
اواپراتور فیلم پاک‌شونده (WFE) بر اساس یک فرآیند ساده اما بسیار کارآمد عمل می‌کند. ماده خوراکی از بالای واحد وارد شده و توسط یک صفحه چرخان به‌طور یکنواخت روی سطح داخلی پوسته توزیع می‌شود. تیغه‌های ویژه (Wipers) خوراک را به‌طور مداوم پخش و تجدید می‌کنند و یک فیلم نازک تشکیل می‌دهند که حتی برای سیالات با ویسکوزیته بالا، راندمان انتقال حرارت را افزایش می‌دهد.

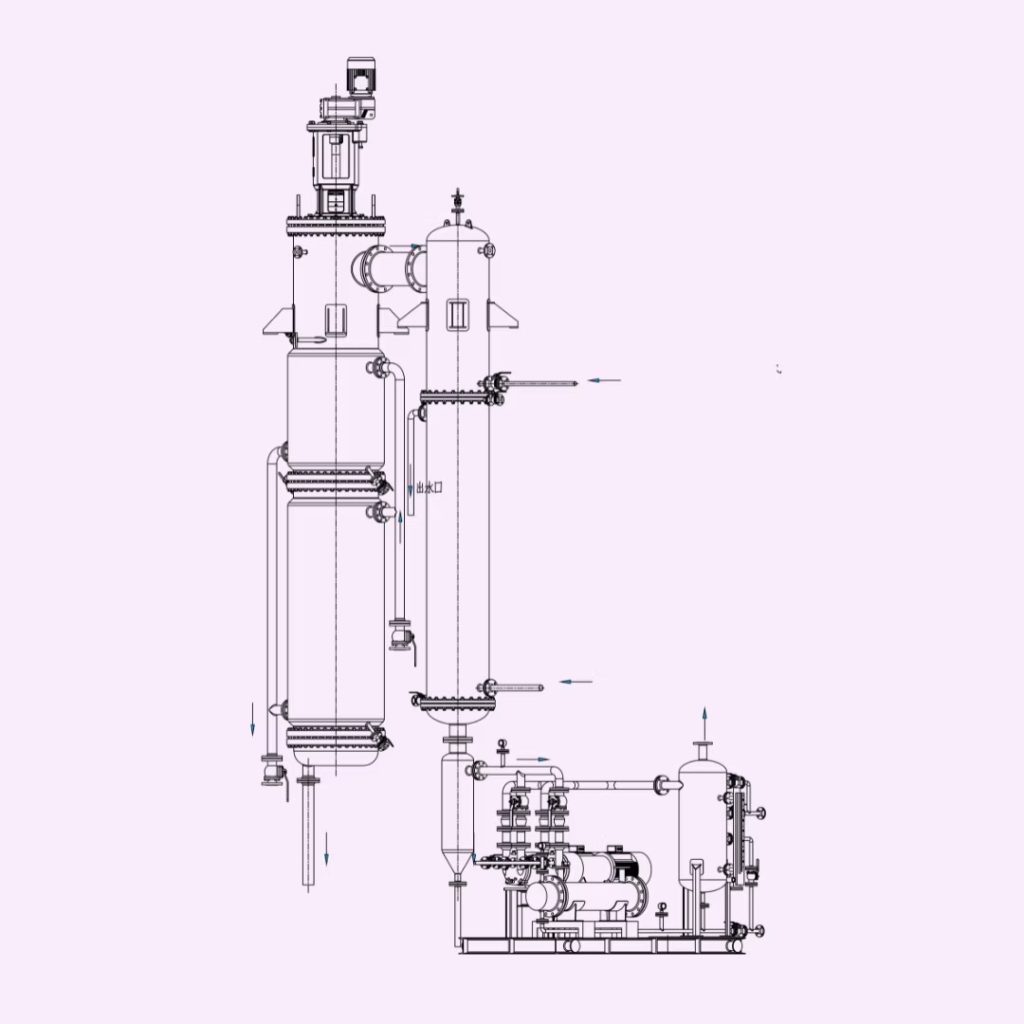

با تبخیر اجزای با نقطه‌جوش پایین، بخار از یک جداکننده قطرات عبور می‌کند تا حمل قطرات مایع به حداقل برسد. سپس بخار خالص‌شده از طریق یک خط بخار به کندانسور خارجی (در صورت نیاز) هدایت و مایع می‌شود. در کاربردهایی که افت فشار حداقل لازم است، بخش مرکزی اواپراتور یک کندانسور یکپارچه دارد که دستگاه را به یک سیستم تقطیر کوتاه‌مسیر یا تقطیر مولکولی تبدیل می‌کند. در اینجا بخار روی سطح خارجی باندل لوله‌ها تقطیر شده و از طریق یک خروجی مرکزی مایع می‌گردد.

در همین حال، اجزای با نقطه‌جوش بالا روی دیواره پوسته جریان یافته و از خروجی محصول تخلیه می‌شوند. تیغه‌های خراش‌دهنده نقش مهمی در اطمینان از حرکت یکنواخت محصول به سمت پایین دارند. برای عملکرد بهینه، غلیظ‌شده باید در دمای فرآیند حالت سیال خود را حفظ کند. طراحی‌های مختلفی از روتور برای سازگاری با ویسکوزیته‌های متفاوت محصول، فشارهای عملیاتی و نیازهای فرآیندی موجود است.

ویژگی‌ها و اصول اصلی طراحی

  • سرعت چرخش پایین
  • بدون یاتاقان کف
  • توان بالاتر برای مدیریت نوسانات خوراک
  • روتور Chevron با پنل‌های قابل تعویض برای سهولت در تمیزکاری
  • گسکت شیار دوتایی برای ایجاد خلأ بالا در WFE
  • انتهای مخروطی با مارپیچ (Auger)
  • خروجی بخار از بالا، کندانسور داخلی بزرگ
  • تیغه‌های خراش‌دهنده Swing / Hinge
  • روتور باز (بدون جداکننده قطرات)

مزایا

  • تبخیر در دمای عملیاتی پایین

  • زمان ماند کوتاه (چند ثانیه)

  • ضریب‌های انتقال حرارت بالا

  • افت فشار کم در سمت بخار

  • بدون تخریب یا از دست رفتن مواد مؤثره

  • پاک‌سازی/خراش‌دهی مداوم سطح انتقال حرارت

  • مناسب برای مایعات با ویسکوزیته بالا

  • عملکرد پیوسته

  • نیاز به نگهداری اندک

  • سیستم خراش‌دهنده مایع را به‌صورت یک فیلم نازک روی سطح داغ پخش می‌کند و راندمان تبخیر را افزایش می‌دهد و زمان عملیاتی را کاهش می‌دهد.

  • لوله با دقت بالا از جنس شیشه ساخته شده تا تشکیل فیلم یکنواخت روی سطح داغ را فراهم کند.

  • سیستم خراش‌دهنده از فولاد ضدزنگ SUS 316L و PTFE ساخته می‌شود؛ سایر بخش‌های در تماس با مایع یا گاز معمولاً از شیشه بوروسیلیکات 3.3 و PTFE ساخته می‌شوند که هر دو مقاومت عالی در برابر خوردگی دارند.

  • امکان کنترل دقیق دما و حفظ آن در سطح مطلق وجود دارد. اواپراتور فیلم نازک همزن‌دار می‌تواند تا دمای 260°C برسد.

  • مدل‌های خودتمیزشونده با غلطک (Roller) و مدل‌های تیغه‌دار خراش‌دهنده (Scraper) برای تشکیل فیلم موجود هستند.

صنایع و کاربردها

  • تقطیر، جداسازی، تغلیظ، استریپینگ، بوگیری، گاززدایی، واکنش

  • محصولات حساس به حرارت، ویسکوز، مستعد رسوب یا کف‌آلود

  • فرآوری پیوسته

داروسازی: خالص‌سازی مواد دارویی فعال (APIها)، تغلیظ ترکیبات حساس به حرارت، و حذف حلال‌ها از فرمولاسیون‌های دارویی.
شیمیایی: جداسازی و خالص‌سازی مواد شیمیایی ظریف، رزین‌ها، پلیمرها و مواد شیمیایی ویژه.
غذا و نوشیدنی: تغلیظ طعم‌دهنده‌ها، اسانس‌ها، روغن‌های ضروری و عصاره‌های طبیعی.
پتروشیمی: بازیافت هیدروکربن‌های ارزشمند، حذف ناخالصی‌های فرّار از روغن‌ها، و خالص‌سازی روانکارها.
بیوتکنولوژی: فرآوری مواد زیست‌پایه شامل تغلیظ آنزیم‌ها، پروتئین‌ها و سایر محصولات زیستی.

مدل‌ها و مشخصات فنی

Model

Surface [m2]

Height [mm]

Inner Diameter [mm]

WFE-001

0.01

85

38

WFE-002

0.04

185

70

WFE-003

0.05

230

70

WFE-004

0.10

260

125

WFE-005

0.15

390

125

WFE-006

0.30

480

200

WFE-007

0.06

1,100

83

WFE-008

0.10

1.250

100

WFE-009

0.15

1.600

125

WFE-010

0.40

2.000

200

WFE-011

0.80

2.200

260

WFE-012

1.50

3,600

350

WFE-013

2.40

3.800

500

WFE-014

4.50

4.000

630

WFE-015

6.00

5,500

800

WFE-016

8.00

6.400

800

WFE-017

10.00

6,600

1,000

WFE-018

15.00

8.000

1,250

WFE-019

20.00

9,200

1,250

WFE-020

25.00

10.100

1,400

WFE-021

30.00

12,000

1,600

WFE-022

35.00

13.200

1,800

WFE-023

50.00

13,700

2,000

WFE-024

80.00

15,500

2,600
