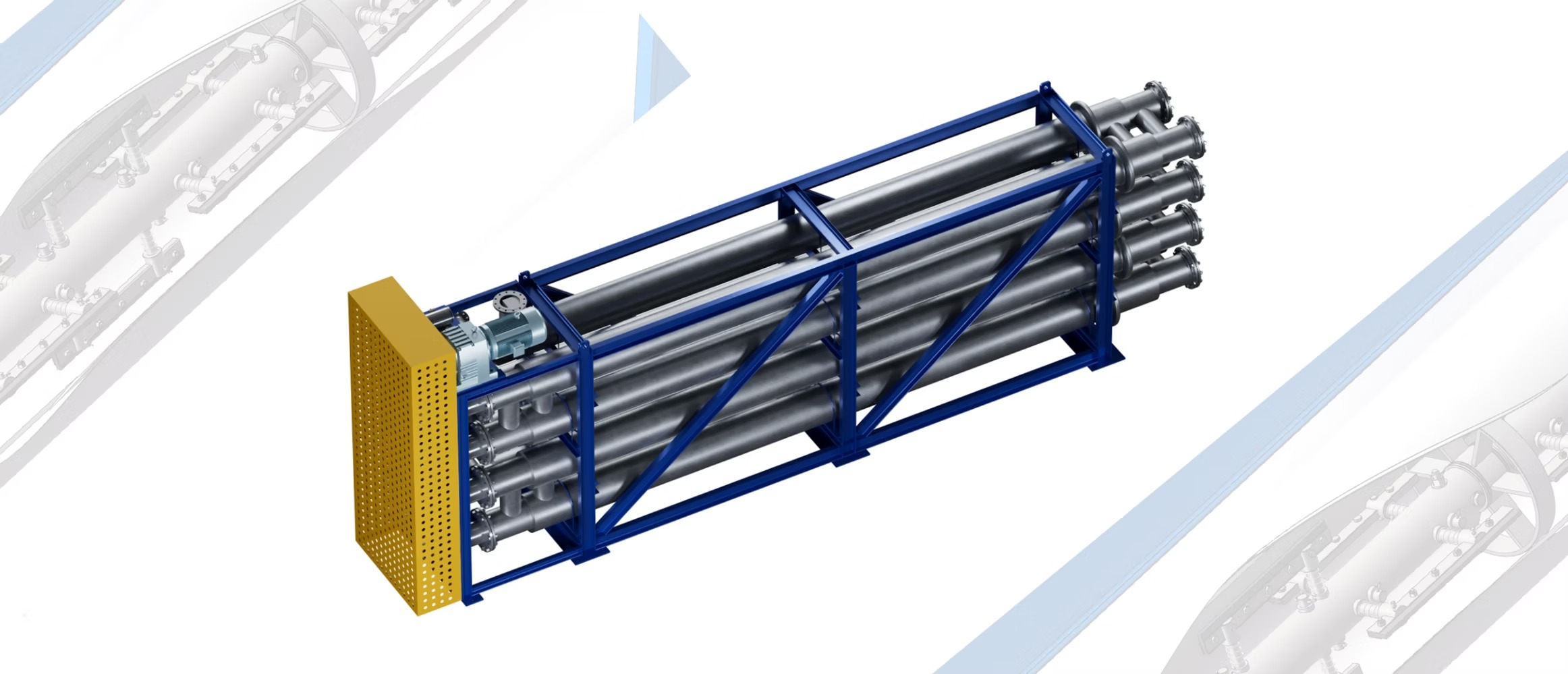

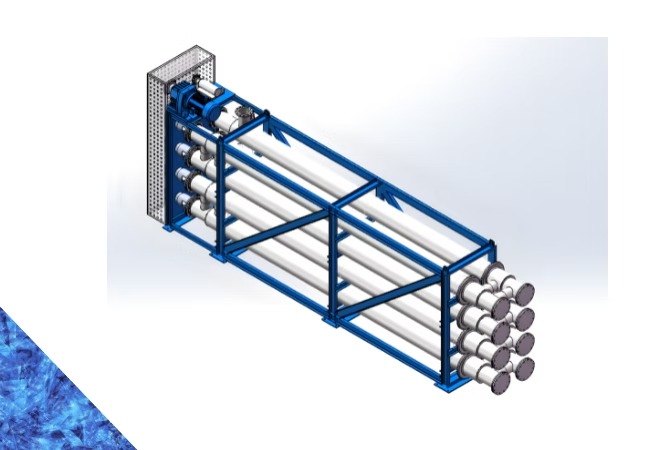

کریستالایزر لوله‌ای (Tube Crystallizer)

کریستالایزر پیوسته سطح‌خراش معمولاً در فرآیند کریستالیزاسیون سرمایشی و عملیات خنک‌کاری مواد با ویسکوزیته بالا مورد استفاده قرار می‌گیرد.

کریستالایزر لوله‌ای خراش‌دهنده (Scraped Tube Crystallizer) که با نام کریستالایزر سطح‌خراش نیز شناخته می‌شود، دستگاهی است که با استفاده از یک سیال خنک‌کننده، از دوغاب (slurry) کریستال تولید می‌کند. این دستگاه شامل یک لوله غلاف‌دار است که تیغه‌های خراش‌دهنده رسوبات جامد تشکیل‌شده بر دیواره داخلی لوله را جدا می‌کنند.

نحوه عملکرد
سیال خنک‌کننده بین دیواره لوله و غلاف در گردش است. این سیال حرارت دوغاب را گرفته و باعث کریستالیزاسیون می‌شود. کریستال‌ها روی دیواره داخلی لوله تشکیل شده و می‌چسبند.

تیغه‌های خراش‌دهنده روی دیواره داخلی لوله حرکت کرده و کریستال‌ها را جدا می‌کنند. کریستال‌های کوچک جداشده از دیواره به‌عنوان “بذر” برای رشد بیشتر کریستال‌ها عمل می‌کنند.

ویژگی‌ها و اصول اصلی طراحی

کریستالایزرهای سطح‌خراش پیوسته SUNAKIER مزایای بسیاری نسبت به سایر روش‌های کریستالیزاسیون دارند:

  • طراحی شده‌اند تا بدون گرفتگی و برای مدت طولانی بین شستشوهای داغ کار کنند.

  • تمایل به رسوب‌گذاری برخی دوغاب‌ها با خراش‌دهی مداوم سطح انتقال حرارت برطرف می‌شود.

  • طراحی قادر به تحمل اختلاف دمای میانگین (MTD) بالاتر نسبت به تجهیزات پوسته و لوله است.

  • محدوده دمای عملیاتی از °C 75- (°F 103-) تا °C 250+ (°F 482).

  • امکان کار با درصد وزنی جامدات تا 65%.

  • قابلیت فرآوری سیالات با ویسکوزیته بیش از 10,000 cP.

  • پروفایل جریان نزدیک به جریان پلاگ، که انتقال از فرآیند ناپیوسته به پیوسته را آسان می‌سازد.

  • کریستالایزرهای سطح‌خراش برای نصب‌های بزرگ‌تر مقرون‌به‌صرفه‌تر هستند، جایی که کریستالیزاسیون تحت خلأ ممکن است جذاب به نظر برسد.

  • طراحی به‌گونه‌ای است که تنش برشی روی کریستال‌های حساس را به حداقل می‌رساند اما برای کریستال‌های سخت نیز به اندازه کافی مقاوم است.

  • ساختار ساده و خودکفا نیاز به ابزار دقیق زیاد، کندانسور، سیستم خلأ و غیره را از بین می‌برد.

مزایا

  • مقرون‌به‌صرفه برای نصب‌های بزرگ

  • به حداقل رساندن تنش برشی روی کریستال‌های حساس

  • مقاوم برای فرآوری کریستال‌های سخت

  • ساختار ساده و خودکفا

کاربردها

  • کریستالیزاسیون مواد شیمیایی خاص، پلیمرها، واکس‌ها و رزین‌ها

  • کریستالیزاسیون چربی‌ها و روغن‌های خوراکی در صنایع غذایی

  • کریستالیزاسیون مواد اولیه و محصولات آرایشی و بهداشتی

  • خالص‌سازی و جداسازی مواد شیمیایی

  • جداسازی ایزومرهای کایرال

  • تشکیل کریستال نمک‌های معدنی

  • روغن پالم

  • جداسازی اسیدهای چرب

  • جداسازی استئارین/اولئین

  • روغن کاریته (Shea Butter Oil)، واکس

  • روغن‌های روانکار

  • مواد شیمیایی آلی

  • مواد شیمیایی خاص مرتبط با صنایع انرژی

مدل‌ها و مشخصات فنی

Feature

Scraped Tube HX

Shell-and-Tube HX

Plate HX

Agitated Crystallizers

Fouling Resista nee

Excellent

Poor

Moderate

Moderate

Viscosity Handling

High

Low-Medium

Low

High

Heat Transfer Efficiency

High

Medium

High

Medium

Crystal Size Control

Precise

Poor

Poor

Moderate

Maintenance Needs

Low

High

Medium

High

Capital Cost

Higher

Lower

Medium

Highest
