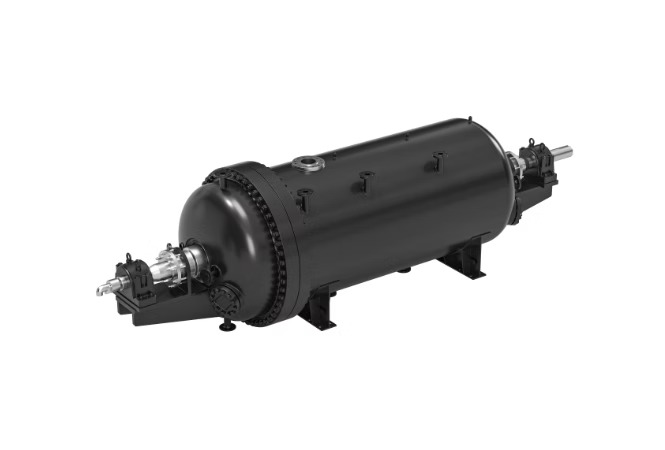

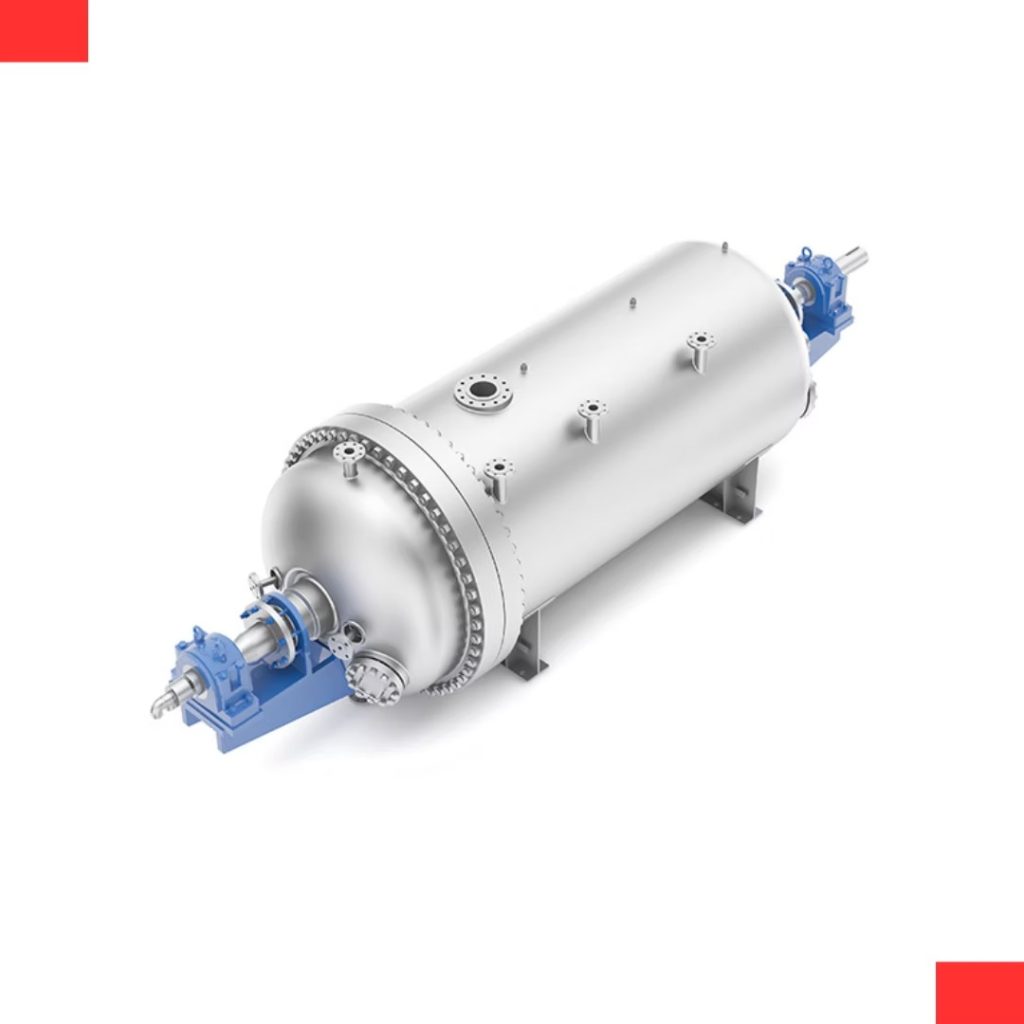

راکتور همزن‌دار افقی (Horizontal Agitated Reactor)

شرکت اتوکلاوهای افقی همزن‌دار سفارشی را برای فرآیندهای پلیمریزاسیون، واکنش‌های شیمیایی و هیدروژناسیون فشار بالا ارائه می‌دهد. این تجهیزات می‌توانند مطابق با شرایط دمایی و فشاری موردنیاز فرآیند، پیکربندی و طراحی شوند.
تماس با ما

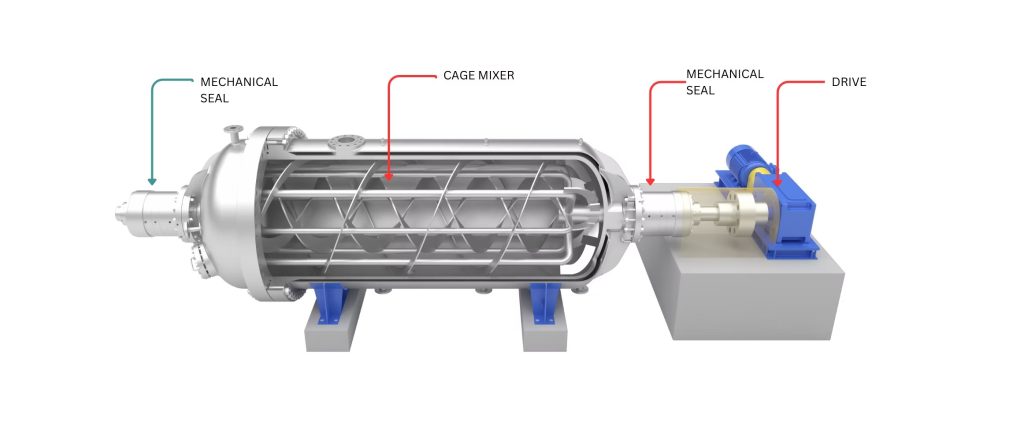

اصل عملکرد (Working Principle)
«راکتور افقی فشار بالا» یک مخزن تخصصی آزمایشگاهی یا صنعتی است که برای انجام واکنش‌های شیمیایی تحت شرایط فشار بالا طراحی شده و در حالت افقی قرار می‌گیرد. این چینش افقی امکان اختلاط کارآمدتر و جریان مناسب سیال را فراهم می‌سازد، به‌ویژه زمانی که با حجم‌های بالای خوراک یا مواد با ویسکوزیته زیاد سروکار داریم که از سطح تماس گسترده‌تر برای انجام واکنش بهره‌مند می‌شوند.

این نوع راکتور به‌طور ویژه در کاربردهایی مانند تبدیل زیست‌توده (Biomass Conversion) یا فرآیندهای پلیمریزاسیون که نیاز به هم‌زدن مؤثر ذرات بزرگ دارند، مورد استفاده قرار می‌گیرد.

ویژگی‌ها و اصول اصلی طراحی

مواد شیمیایی ریز و دارویی (Fine Chemicals & Pharmaceutical):

مواد مؤثره دارویی (APIs) آنتی‌بادی‌های مونوکلونال (Monoclonal Antibodies) محصولات آرایشی–بهداشتی (Cosmetics) آنزیم‌ها عصاره‌های طبیعی (Natural Extracts) اینترفرون‌ها و سایر عوامل زیست‌فناورانه لیپوزوم‌ها پپتیدومیمتیک‌ها (Peptidomimetics) پروتئین‌های نوترکیب (Recombinant Proteins) سنتز دارویی واکسن‌های لیوفیلیزه‌شده دامپزشکی ویتامین‌ها

مواد شیمیایی (Chemical): افزودنی‌ها برای PVC آفت‌کش‌ها و مواد شیمیایی کشاورزی (Agrochemicals) بیوپلیمرها کاتالیست‌ها سلولزها کامپوزیت‌هاترکیبات ارگانومتالیک

ترکیبات حساس به اکسیژن استئارات‌ها الیاف

گرافن و گرافیت و مواد خاص علف‌کش‌ها (Herbicides) مواد فتوولتائیک مواد معدنی مرمر مصنوعی نانومواد (Nanomaterials) رنگدانه‌ها (Pigments) پلیمرهابازیافت باتری

بازیافت حلال‌ها رزین‌ها نمک‌های رطوبت‌گیر (Hygroscopic Salts) سیلانت‌ها (Sealants)  تصفیه آب و فاضلاب صنعتی تصفیه پساب تصفیه لجن مدیریت پسماندهای خاص

غذا و نوشیدنی (Food): افزودنی‌های غذایی قلیایی‌کردن کاکائو (Cocoa Alkalization) طعم‌دهنده‌ها و عطرها (Flavors & Fragrances) رنگ‌های خوراکی کنسانتره گوشت و/یا ماهی آنزیم‌های غذایی عصاره‌های حیوانی عصاره جلبک‌ها تخمیرها (Ferments) محصولات لیوفیلیزه‌شده پودرهای فوری (Instant Preparations) پروبیوتیک‌ها پروتئین‌ها و پروتئین‌های گیاهی پپتیدهای زیست‌فعال (Bioactive Peptides) جایگزین‌های چربی (Fat Substitutes)

پلیمرها (Polymers):

پلیمریزاسیون PVDF (Polyvinylidene Fluoride)

فرآیند

راکتور افقی فشار بالا، تجهیزی سنگین‌کار (Heavy Duty) است که برای فرآیندهای با ویسکوزیته بالا مناسب می‌باشد. این راکتور با بهره‌گیری کامل از گشتاور (Full Torque Utilization) و سرعت متغیر کار می‌کند.

  • حداکثر آب‌بندی (Maximum Tightness)

  • بالاترین راندمان حرارتی (Highest Thermal Efficiency)

  • کوتاه‌ترین سیکل‌های خشک‌کردن (Shortest Drying Cycles)

  • قابلیت کارکرد تکرارپذیر، با نتایج بازتولیدپذیر و مقیاس‌پذیر (Easy to Scale Up)

ویژگی‌ها (Features):

  • ظرفیت از ۱۰ تا ۳۰,۰۰۰ لیتر

  • عملکرد به‌صورت بچ (Batch-Wise Operation)

  • قابلیت ایجاد خلأ تا سطح 1 mbar

  • فشار کاری تا 120 bar(g)

  • دمای کاری تا °C 350

  • طراحی مطابق با استانداردهای ASME VIII div.1، AD-2000، EN-13445

  • دارای نشان CE بر اساس دستورالعمل ایمنی ماشین‌آلات 2006/42/CE

آپشن ها:

  • پولیش آینه‌ای داخلی با Ra ≤ 0.6 µm (Grit 360)

  • الکتروپولیش تا Ra ≤ 0.2 µm

  • فیلتر نگهدارنده پودر در خروجی خلأ

  • شیر تخلیه با آب‌بندی فلز-به-فلز (Metal-to-Metal Seal)

  • شیر نمونه‌برداری (Sampling Valve)

  • خردکن‌ها (Choppers) برای شکستن کلوخه‌ها

  • طراحی بهداشتی (Sanitary Design) مطابق با الزامات cGMP

  • سامانه‌های تقطیر، خلأ و گرمایش

  • سخت‌افزار و نرم‌افزار کنترل فرآیند

  • مدل‌های پایلوت پلنت (Pilot Plant Models)

  • نسخه‌های ویژه برای مناطق با طبقه‌بندی ATEX

  • اجرای ATEX با گواهی رسمی برای منطقه داخلی 0/20

  • سیستم هیدرولیکی برای راه‌اندازی موتور اصلی

مدل‌ها و مشخصات فنی

Model

Total Volume L

Diameter mm

Straight length mm

Inner Length mm

Material

Mixing

HAR00120

120

400

800

1050

On request

On request

HAR00400

400

600

1200

1550

On request

On request

HAR00960

960

800

1600

2050

On request

On request

HAR01800

1800

1000

2000

2550

On request

On request

HAR03200

3200

1200

2400

3050

On request

On request

HAR05100

5100

1400

2800

3550

On request

On request

HAR07600

7600

1600

3200

4050

On request

On request

HAR10800

10800

1800

3600

4550

On request

On request

HAR14800

14800

2000

4000

5050

On request

On request

HAR19800

19800

2200

4400

5580

On request

On request

HAR25600

25600

2400

4800

6080

On request

On request
