بازهٔ کاری (WORKING RANGE)
فشار کاری: خلأ … 40 bar (مطلق)
دمای مخزن: -50 … +400°C
اندازهٔ محور: 40 … 220 mm
سرعت لغزشی: 0 … 5 m/s
ویژگیهای اصلی طراحی (MAIN DESIGN FEATURES)
صرفهجویی در هزینهٔ چرخهٔ عمر بهواسطهٔ ساختار فوقالعاده مستحکم
تحلیل اجزای محدود (FEA) توزیع تنش بهینه در هر حلقهٔ آببند را تضمین میکند
طراحیهای ویژهٔ فنر شرایط پیشبارگذاری یکنواخت را حتی در صورت جابجاییهای قابلتوجهِ محور همزن برقرار میسازد
تقریباً بدون نشتی تحت خشنترین شرایط
راهکارهای پیشرفتهٔ فرایندی (Advanced Process Solutions)

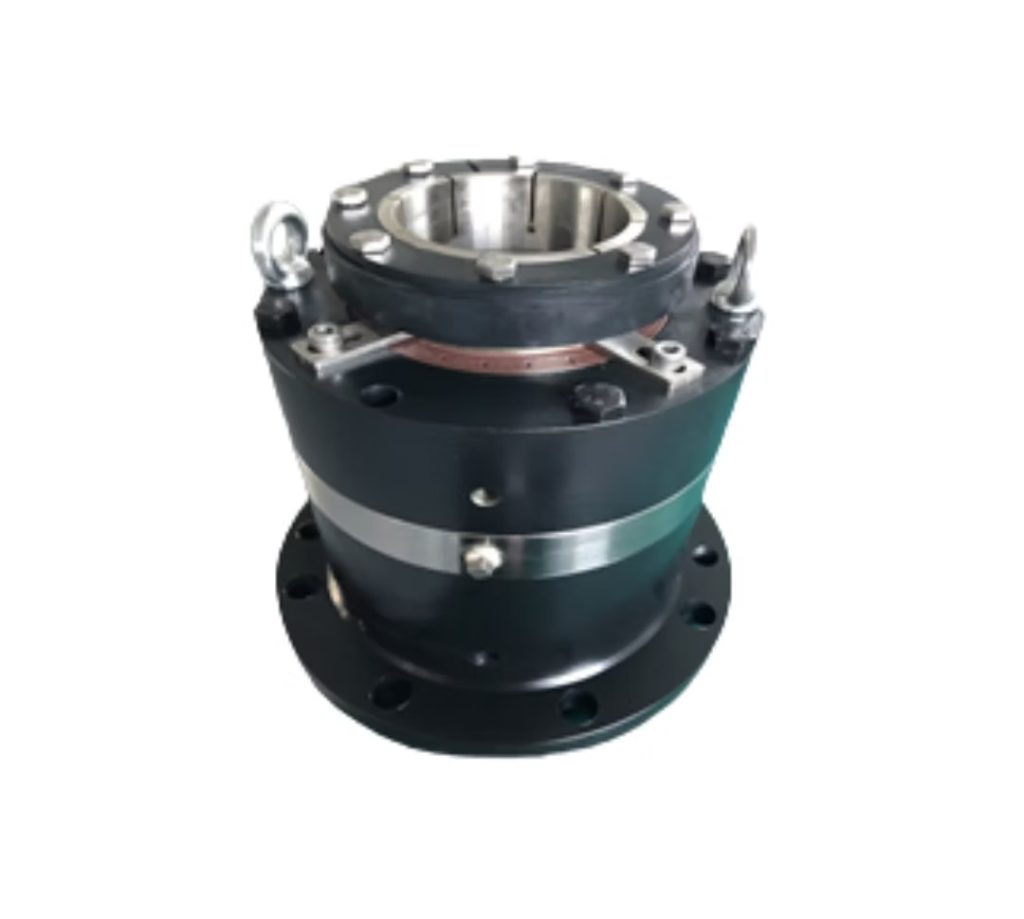

آببند مکانیکی دوبلِ دوطرفه با روانکاری مایع
دو جفت حلقهٔ آببندِ یکسان
آببند مکانیکی ایدهآل برای کاربردهای محدودهٔ فشار متوسط تا 40 bar (مطلق)
استفاده از طراحی ماژولار، گزینههای توسعهٔ گوناگون را فراهم میکند
پُراستفادهترین آببند مکانیکی در همزنها در سراسر جهان
مواد شیمیایی پایه (Bulk chemicals)
پلیمرها
مواد شیمیایی تخصصی (Specialty chemicals)
محصولات مصرفی فرمولهشده
محصولات دارویی و آرایشیـبهداشتی
زیستسوختها و پالایشگاههای زیستی
هیدرومتالورژی
d0 | d1 | d | n x d2 | d3 | k | L1 | L2 | Lw | l1 | l2 |
40 | 90 | 175 | 4 x 18 | 110 | 145 | 87 | 136 | 143 | 15 | 28 |
60 | 135 | 240 | 8 x 18 | 176 | 210 | 93.5 | 156 | 158 | 17 | 28 |
80 | 155 | 275 | 8 x 22 | 204 | 240 | 104.5 | 189 | 168 | 20 | 34 |
100 | 190 | 305 | 8 x 22 | 234 | 270 | 109 | 190 | 178 | 20 | 34 |
120 | 215 | 330 | 8 x 22 | 260 | 295 | 110 | 205 | 203 | 20 | 40 |
آببند مکانیکی دوبل GS610 برای آببندی محور همزنِ ورودی از پایین، با طراحی مستحکم و عمر عملیاتی طولانی.
GS810 برای کاربردِ آببندیِ محورهای بزرگ با سرعت چرخش پایین در دستگاه پلیمریزاسیونِ مذاب طراحی شده است.
GS300 برای کاربرد در خشککنهای بزرگ و راکتور پیرولیز جهت انتقال سیالات گرمایش/سردایش توسعه یافته است؛ اندازه آن بیش از 200 mm تا 400 mm است.
کوپلینگ مغناطیسی GS900 برای همزنهای با محرکه مغناطیسی و پمپهای خاص است؛ ما بنا به کاربردهای مشخص، ساخت سفارشی انجام میدهیم.
