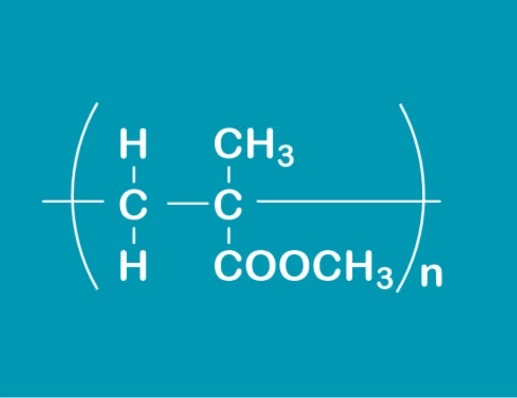

پلی(متیل متاکریلات) (PMMA) که با نام آکریلیک یا شیشهٔ آلی نیز شناخته میشود، پلیمری بسیار چندمنظوره با شفافیت نوری استثنایی، دوام و زیستسازگاری عالی است. در ادامه، مرور تفصیلی کاربردهای کلیدی آن در صنایع مختلف آمده است:
آشکارسازی و تصویربرداری پرتو ایکس:
اسینتیلاتورهای پلاستیکیِ دوپشده با کمپلکسهای عناصر نادر خاکی، امکان آشکارسازی پرتو ایکس با دُز پایین (حساسیت: 2.22 μGy/s) را برای تشخیصهای پزشکی فراهم میکنند.
پنجرههای هوشمند قطار:
بهعنوان لایهٔ لمسی تعاملی در پنجرههای قطارهای پرسرعت عمل میکند و امکان تیرگی قابلکنترل توسط مسافر و نمایش ویدئو را فراهم میسازد.
ارتوپدی:
سیمان استخوانی: برای فیکسکردن ایمپلنتهای مفصلی و تجهیزات ستون فقرات؛ فرمولاسیونهای اصلاحشده، گرمای آزادشده در حین پخت را کاهش میدهند.
فیبر نوری پلاستیکی (POF):
برای انتقال دادهٔ کوتاهبرد (مثلاً شبکههای خانگی) و نورپردازی تزئینی استفاده میشود.
محصولات خانگی:
نمایشگر تجهیزات صوتی، وان حمام و مبلمان بهدلیل مقاومت در برابر خراش و انعطافپذیری زیباییشناختی.
پلیمتیل متاکریلات (که از این پس «PMMA» نامیده میشود)، رزینی با بهترین شفافیت در میان پلاستیکها، مدتهاست در شیشههای جلو و کاربردهای مشابه استفاده میشود. از آنجا که مادهای با سابقهٔ طولانی است، روشهای تولید مختلفی بر اساس پلیمریزاسیون پیشنهاد شدهاند.
پلیمریزاسیون تعلیقیِ ناپیوسته که شامل پلیمریزهکردن ذرات مونومر بهصورت بچ در یک محیط آبیِ دیسپرسیونی و تعلیقی حاوی آغازگر پلیمریزاسیون است. این فرایند همچنان بهطور گسترده بهکار میرود، اما عملیات بچ معمولاً به آغازگر پلیمریزاسیون (کاتالیست) نیاز دارد که همراه با عامل تعلیقکننده و نظایر آن، در پلیمر محصول باقی میماند و توزیع وزن مولکولی را گستردهتر میکند. همچنین، این فرایند ناگزیر دربرگیرندهٔ مراحلی باز چون آبگیری و خشککردن است که امکان نفوذ ناخالصیها را فراهم میکند و شفافیت محصول را مخدوش میسازد.
پلیمریزاسیون تودهایِ ناپیوسته شامل این است که ابتدا یک پلیمر میانیِ شربتی بهوسیلهٔ پلیمریزاسیون تودهایِ ناپیوسته تهیه میشود، شربت بین دو صفحهٔ شیشه قرار داده شده و پلیمریزاسیون انجام میگیرد و پس از پایان پلیمریزاسیون، صفحات شیشه جدا میشوند تا ورق PMMA بهدست آید. این فرایند نیز به آغازگر پلیمریزاسیون نیاز دارد و چون پلیمریزاسیون در حالی انجام میشود که پلیمرِ حاصل اجازه دارد بین صفحات شیشه بهطور طبیعی سرد شود، دمای پلیمریزاسیون غیریکنواخت شده و توزیع درجهٔ پلیمریزاسیون بهطور نامطلوبی گسترده میشود. نتیجه، شفافیت ضعیف محصول است.
پلیمریزاسیون تودهایِ پیوسته که از نظر نظری میتواند شفافترین محصول را فراهم کند. از آغازگر پلیمریزاسیون استفاده میشود و یک پلیمر میانیِ شربتی در یک ظرف بازپلیمریزاسیون تشکیل میگردد و سپس در ظرف پلیمریزاسیونِ مرحلهٔ دوم، میانیه تا نسبت پلیمریزاسیون نهایی d20.5 بیشتر پلیمریزه میشود. دو ظرف پلیمریزاسیون از دماهای متفاوتی استفاده میکنند و این امر منجر به توزیع وزن مولکولی و توزیع ترکیبی میشود که بعداً توصیف خواهد شد. علاوهبراین، در d20.5، «اثر ژل» پلیمریزاسیون را شتاب میدهد و پیشرفت سریع پلیمریزاسیون سبب ایجاد توزیع دمای موضعی و در نتیجه گسترش توزیع وزن مولکولی میگردد. بنابراین، محصول به شفافیت کافی بهعنوان یک مادهٔ رابط نوری دست نخواهد یافت.
پیشسرد کردن خوراک مونومرِ متیل متاکریلات (MMA)، که در صورت تمایل میتواند حاوی ≤10 مول٪ کومونومرِ گرماواکنشپذیر (مثلاً استایرن) باشد.
تزریق خوراکِ سردشده تحت فشار به درون راکتوری که حاوی مخلوط پلیمریزاسیونیِ در حال گردش است.
دستیابی به اختلاط آنی و کنترل دما از طریق: همزدن مکانیکیِ شدید؛ جذب گرما توسط مونومرِ پیشسردشده (سرمادهیِ محسوسِ خوراک).
حفظ شرایط واکنش برای محدودکردن تبدیل به ≤50 درصد وزنی محتوای پلیمر؛
خروج پیوستهٔ مخلوط پلیمر–مونومر؛
پردازش خروجی از طریق: مرحلهٔ پیشگرمایش؛ دیولاتیلسازیِ تحت خلأ برای حذف مونومرهای باقیمانده؛

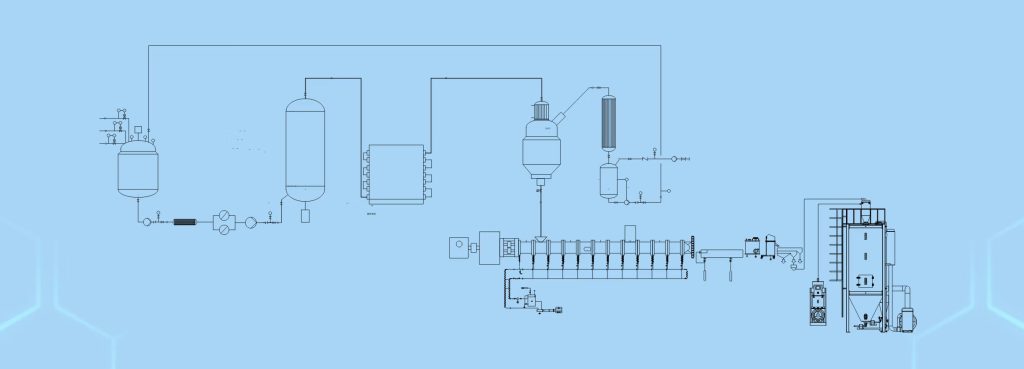

گامهای کلیدیِ فرایند پلیمریزاسیون پیوستهٔ PMMA
پیشسرد کردن خوراک مونومر:
هدف: کاهش دمای MMA (یا مخلوط MMA/استایرن) برای جذب گرمای گرمازای پلیمریزاسیون.
شرایط معمول: دما: 0 تا 20°C (کمتر از محیط برای بهتعویقانداختن آغاز زودهنگام). ترکیب مونومر: MMA + ≤10 مول٪ استایرن (استایرن بهدلیل پایدارسازی تشدیدی واسطهها، پایداری رادیکال را افزایش میدهد).
تزریق خوراکِ پرفشار:
مونومرِ پیشسردشده تحت فشار به راکتوری حاوی مخلوط پلیمریزاسیونیِ در گردش رانده میشود.
فشار راکتور: 1 تا 10 اتمسفر (از تبخیر مونومر جلوگیری میکند و همگنی را حفظ مینماید).
اختلاط آنی با همزدن شدید:
هدف: تضمین توزیع یکنواخت گرما و جلوگیری از نقاط داغ موضعی.
نرخ برشی: از همزنهای پُرسرعت (مثلاً پروانههای توربینی) برای دستیابی به اختلاط سریع استفاده میشود.
سردسازی از طریق گرمای محسوس خوراک:
خوراکِ سردِ مونومر بهعنوان یک سینک حرارتی عمل میکند و گرمای گرمازای پلیمریزاسیون (~54 kJ/mol برای پلیمریزاسیون MMA) را جذب میکند. نیازی به سرمایش خارجی نیست و هزینهٔ انرژی کاهش مییابد.
کنترل نرخ پلیمریزاسیون (≤50٪):
واکنش زودهنگام متوقف میشود تا: از ویسکوزیتهٔ بیش از حد (که اختلاط/انتقال حرارت را مختل میکند) اجتناب شود؛
شتاب خودبهخودی (اثر ترومسدورف (Trommsdorff)) محدود گردد.
خروجی: مخلوطی از PMMA (~50٪ تبدیل) + مونومرهای واکنشنداده.
حذف مونومر بهوسیلهٔ خلأ:
محصول تا 80–120°C پیشگرم شده و به یک مخزن خلأ (مثلاً تبخیرکنندهٔ فلش) تغذیه میشود.
شرایط خلأ: 5–100 میلیمتر جیوه برای تبخیر مونومرهای باقیمانده.
بازیابی مونومر: تقطیر شده و به جریان خوراک بازگردانی میشود.
